一文秒懂配电柜绝缘胶垫设置标准
资料整理：成都华标企管 蒋良君
本文介绍了开关柜等绝缘垫有关国标、行标的关键要求，值得参考。
本文介绍了开关柜等绝缘垫有关国标、行标的关键要求，值得参考。
条文要求：12.3低压不停电工作时， 应站在干燥的绝缘物上， 使用有绝缘柄的工具， 穿绝缘鞋和全棉长袖工作服，戴手套和护目眼睛。

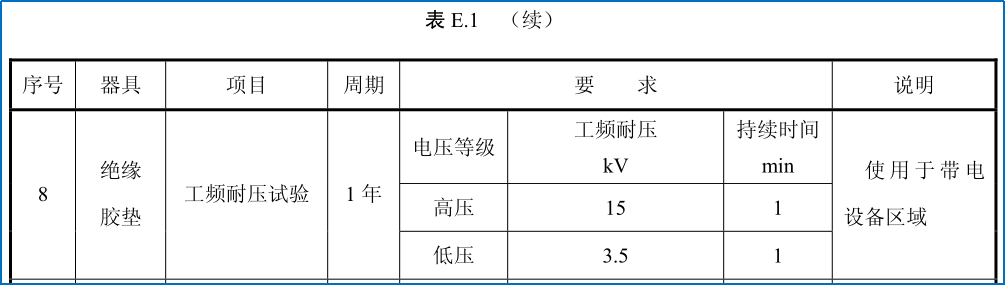

根据表E.1第8点，绝缘胶垫需要做工频耐压实验，周期为1年。
■ GB 51215-2017 通信高压直流电源设备工程设计规范
条文要求：3.5.7系统设备的维护通道应铺设绝缘胶垫，宽度不宜小于1000mm,厚度不宜小于4mm。
■ GB/T 42990-2023 商务楼宇安全管理规范
条文要求：7.3.1楼宇变配电室供配电系统设计应符合GB/T31989、GB50052、GB50054和GB50055的要求变配电室变压器、高压开关柜、低压开关柜操作面应铺设绝缘胶垫。电缆穿线孔等应用防火材料进行封堵。变配电室出入口应设置不低于400mm的挡板。
■ DL/T853-2015 带电作业用绝缘垫

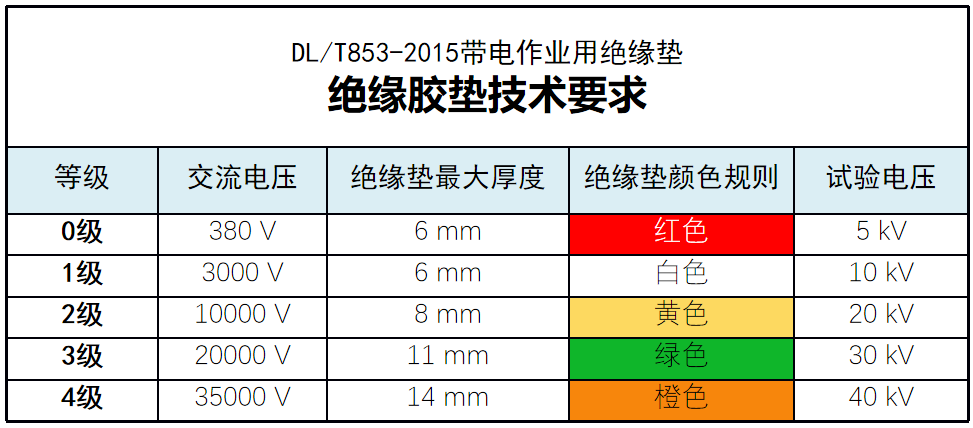

下表是根据DL/T853-2015整理的，具体内容见DL/T853-2015。
■ CJJ 89-2012城市道路照明工程施工及验收规程
条文要求：4.1.10配电设备安装投人运行前，建筑工程应符合下列规定：高低压配电装置前后通道应设置绝缘胶垫。
■ HG/T 2949-2023 电绝缘橡胶板
条文要求：
4. 1 分类
电绝缘橡胶板分为以下4种类型：
——普通型， 代号为 PT;
——耐臭氧型， 代号为 CY;
——阻燃型， 代号为 ZR;
——耐油型， 代号为NY。
5. 3 电性能

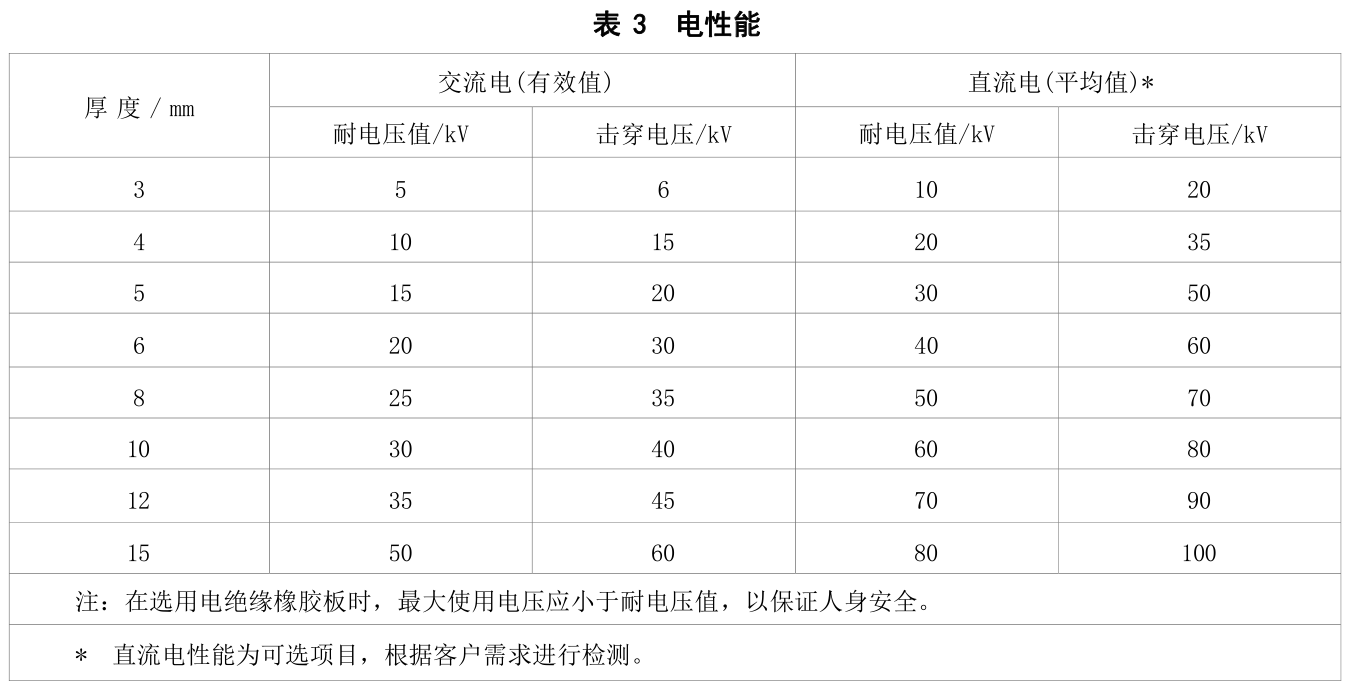

电绝缘橡胶板的电性能应符合表3的 规定。
