各种电气设备接地标识的可视化方法
资料分享：成都华标企管 蒋良君
资料摘自蒋良君为企业编制的可视化标准《接地标识标准》
资料分享：成都华标企管 蒋良君
资料摘自蒋良君为企业编制的可视化标准《接地标识标准》
一、常用电气接地标识的含义与使用要求

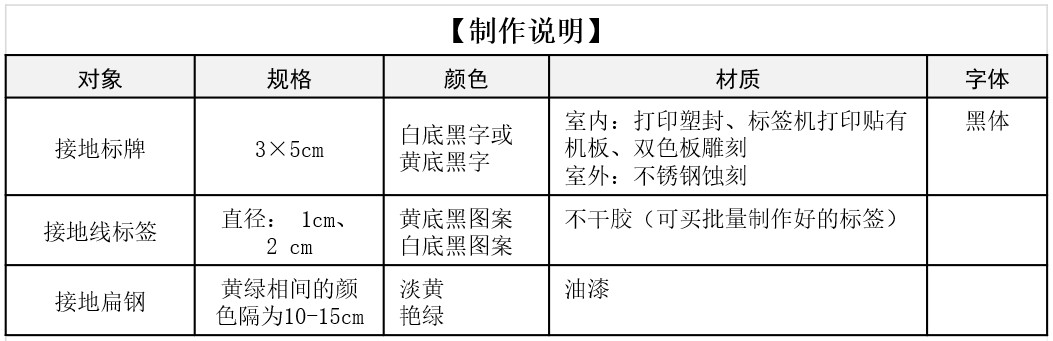

二、接地标识的制作方法
备注：
1） 接地标记参照标准：电气简图用图形符号第２部分：符号要素限定符号和其他常用符号 GBT4728.2
2） 标记颜色可采用白底图案 或黄底黑图案，避免使用红色。静电接地标识应使用黄底黑图案。
3） 接地线接触地面部分，外皮颜色为黄绿相间的颜色，颜色间隔为10-15cm。

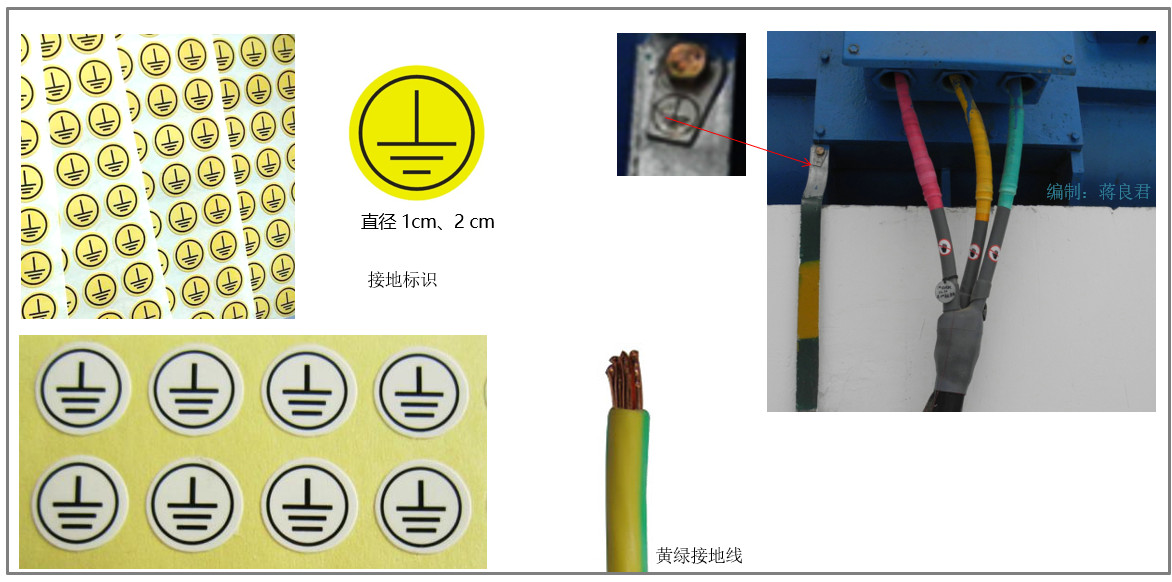

三、接地标识应用实例
1） 接地标记参照标准：电气简图用图形符号第２部分：符号要素限定符号和其他常用符号 GBT4728.2
2） 标记颜色可采用白底图案 或黄底黑图案，避免使用红色。静电接地标识应使用黄底黑图案。
3） 接地线接触地面部分，外皮颜色为黄绿相间的颜色，颜色间隔为10-15cm。
三、接地标识应用实例

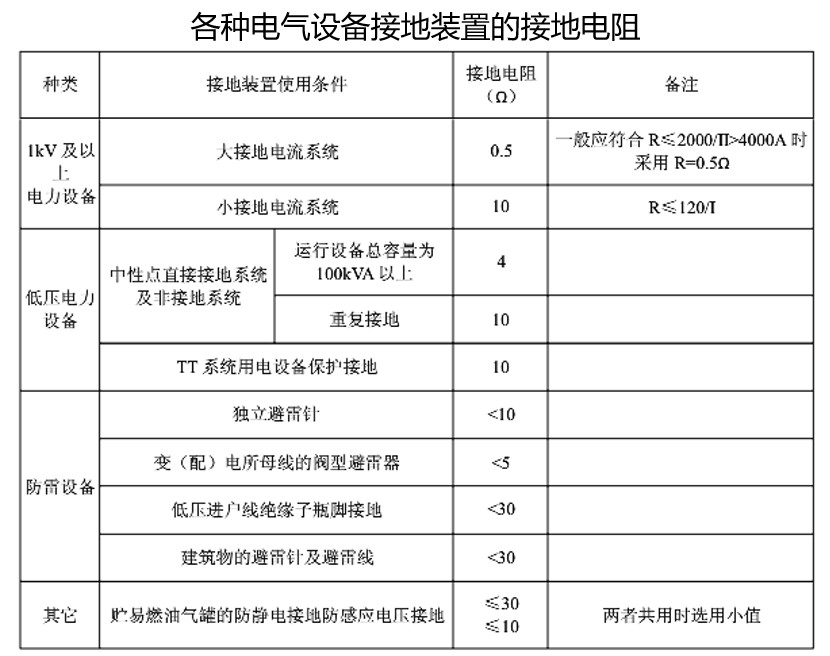

四、电气设备接地电阻
企业应根据相关标准及企业内部的规定，定期对接地线进行接地电阻测试（参考下表），以确保接地有效。
