带压堵漏安全管理要点


李光 刘剑 李倩 曲晶红  中国石油吉林石化公司高碳醇厂
崔景全 中国石油吉林石化公司建修公司
原文:《如何进行带压堵漏作业的安全管理》 出处:《化工安全与环境》




一、带压堵漏行业现状
石油化工是连续性生产的现代大工业, 生产过程中最令人担心的是泄漏, , 如果发生了泄漏, 停车一天, 直接经济损失就可能是几十万元, 几百万元, 上千万元, 甚至更多,  所以
不停车带压堵漏, 是一项非常重要的抢修技术。 带压堵漏技术从上个世纪 80 年代以来, 在我国得到广泛的应用和发展。 由于采用带压堵漏技术, 全国每年减少停车经济损失达几十亿元。 但是长期来, 国内的带压堵漏技术并没有形成统一的、 科学的行业标准, 工人和技术人员得不到有效培训, 也出现了许多封堵失败和人身伤亡事故。


二、什么是带压堵漏

我们所说的
带压堵漏就是指在不停车的情况下,以动态密封结构理论为基础,在设备、管道或管件等泄漏部位装上合适的卡具,形成新的密封空腔,以高于介质泄漏的压力将密封剂注入密封空腔,迅速固化,使密封胶的挤压力与泄漏介质的压力相平衡,建立一个新的密封结构来堵塞泄漏孔隙各通道,阻塞介质的外泄,达到堵漏的目的。

带压堵漏的优点:
(1)不需要停车或对系统进行隔离。
(2)带温、带压操作,不需要对系统进行泄压。
(3)避免非计划停车,减少了部分原料、物料、产品、电量的损失,缩短维修时间、降低了检修费用,节省大量的能源和人力、物力。
(4)不破坏原来的密封结构,新的密封结构易拆卸。
(5)适应性强,应用范围广,几乎所有流体泄漏都可消除。
(6)易燃、易爆区域消除泄漏时不须动火,防止装置的火灾爆炸事故。
(7)泄漏部位不需做任何处理,即可进行带压密封堵漏,方法简便、操作灵活。



三、强化带压堵漏作业安全管理的重要意义
不停车带压堵漏 是一门综合性高、技术性强、责任性大的特殊密封技术。 堵漏工作一般是在不停工, 不动电焊、 不影响生产正常运行情况下进行的, 因而它具有很高的危险性, 火灾、 爆炸、 中毒、 烫伤等危险特性突出, 所以必须制定严密可靠的安全技术措施。 施工作业及相关人员必须遵守防火、 防爆、 防毒、 防静电、 防烫伤、 防冻伤、 防碰伤、 防坠落、 防噪声等国家有关标准规定。


四、带压堵漏作业的管理职责划分
(1)
机动设备部门是带压堵漏作业的归口管理部门, 安全环保部门负责施工作业的现场安全监督。
(2)
漏点单位机动部门(或设备管理部门)是带压堵漏作业的管理部门, 负责审批带压堵漏作业的施工方案和安全措施, 协调现场的带压堵漏作业工作。
(3)
带压堵漏作业单位负责制定具体的施工方案, 实施带压堵漏作业, 办理带压堵漏安全作业票。
(4)
漏点单位生产运行部门负责配合带压堵漏作业工艺条件的调整, 确认带压堵漏的工艺条件。
(5)
漏点单位安全防火部门负责确认带压堵漏的安全防火措施和风险评价报告, 监督作业现场的安全秩序, 审批带压堵漏安全作业票。
(6) 漏点单位的机动部门、 生产运行部门、 安全防火部门及施工单位的安全管理部门人员现场监护。
(7)带压堵漏作业中由于泄漏物质危险特性可能引发重大人身事故或其它重大事故的, 施工和生产单位主管安全生产的厂级领导
必须现场监护带压堵漏工作
(8)带压堵漏作业由施工单位实施, 作业条件由漏点单位提供, 施工单位按照安全施工方案和规章制度执行。



五、带压堵漏作业的审批程序
(1)施工单位在接到生产单位的施工任务书后,向生产单位提出带压堵漏申请。
(2)生产单位设备人员负责填写和办理带压堵漏安全作业票,组织作业风险评价并对现场条件予以确认,然后评估作业风险制定风险评价报告表。
(3)生产、施工单位相关人员对风险消减安全措施落实确认并签字。
(4)施工单位现场负责人现场确认并签字。
(5)生产单位值班长现场确认签字。
(6)分析人员现场进行测爆分析(有毒)。
(7)施工单位和生产单位双方共同落实施工地点的保护及警戒措施。
(8)生产单位和施工单位的监护人现场进行确认后签字。
(9)施工单位车间主任现场审核确认后签字。
(10)エ厂机动部『门现场确认后签字。
(11)工厂生产运行部门现场确认后签字。
(12)工厂安全部门现场审核确认后签字(乙类带压堵漏安全作业由安全部门终审)。
(13)工厂主管领导终审确认签字。
14)施工作业人员确认各项措施落实情况后签字,并开始作业。

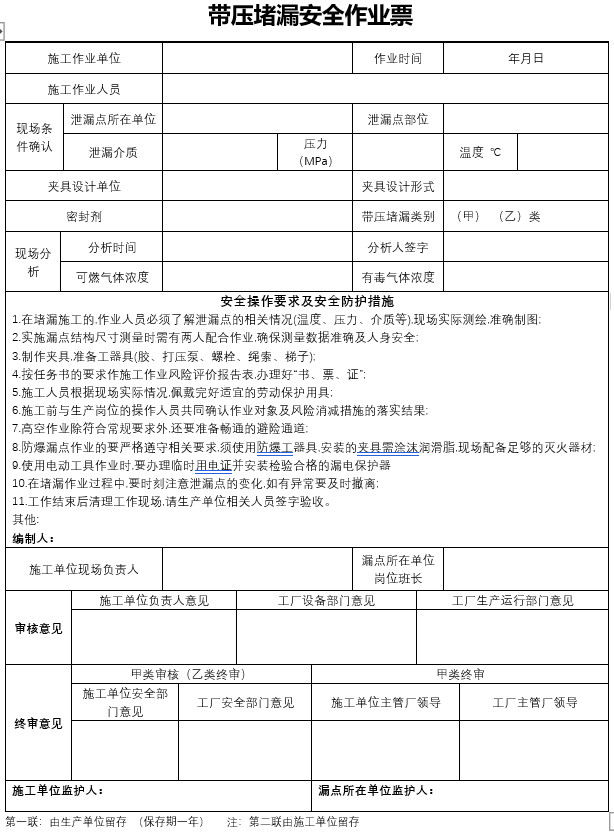

带压堵漏安全作业票,见表1。
带压堵漏作业的审批程序见图1。






六、带压堵漏作业过程的动态安全管理

1.带压堵满技术概述

带压堵漏的组成部分:带压堵漏技术大体由
堵漏卡具的设计、密封材料的选用和实际操作3个部分组成。设计合适的卡具是前提,选用合适的密封材料是基础,安全可靠的实际操作是保证,三者相辅相成,缺一不可。
不停车帯压堵漏技术必备的
工器具包括:手动高压油泵、高压胶管、高压快装接头、压力表、表座接头、自动复位高压注胶枪、换向阀、注胶考克、螺孔注胶接头、带压堵漏密封胶等。其中高压注胶枪是这项技术的特制专用器具,它在手动液压泵的作用下能产生近60MPa的挤压力,强行将密封胶注人泄漏部位与夹具形成的密封空腔内,从而达到堵漏的目的。

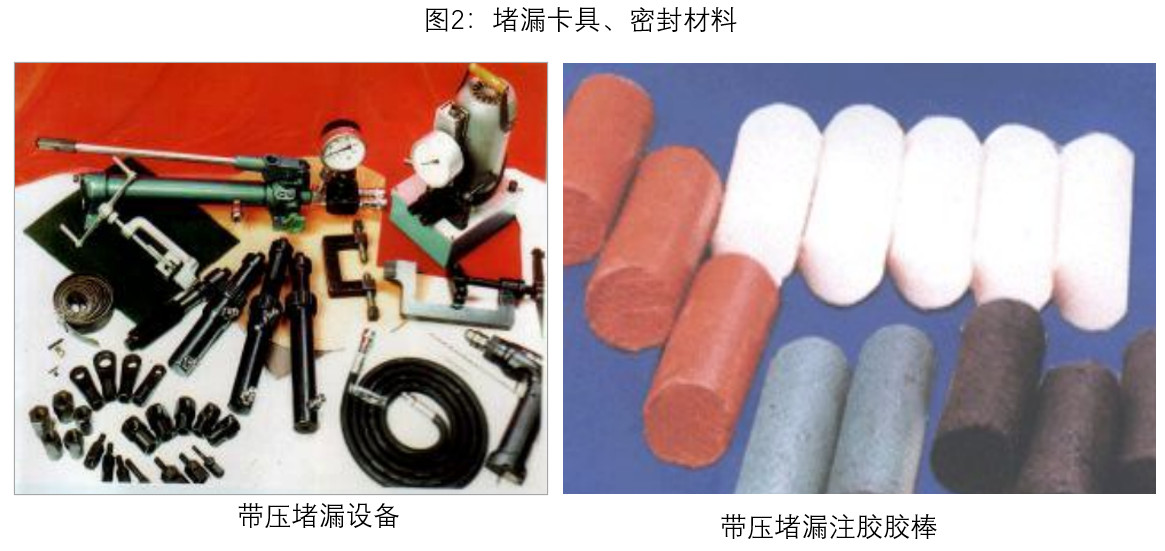

防护装备:加长中温防热手套,加长高温手套,凯夫拉极高温手套,涂铝型防护服,耐高温防护服,耳罩,耳塞,防护眼镜,安全帽,防护面罩等。堵漏卡具、密封材料见图2。






2.作业过程动态安全控制的要素和手段
对作业过程实施有效的动态安全控制与管理,消除作业现场可能出现的各种危险与有害因素,使作业现场处于受控状态,是对带压堵漏作业安全管理的根本任务。方式就是
通过对以下4个动态方面的要素进行系统控制:
(1)过程要素〔项目(建设项目、操作项)、活动(生产活动)、作业(检修作业);
(2)对象要素(人、机、料、法、环);
(3)时间要素(检测时间、票证书时限等);
(4)空间要素(登高作业进入有限空间作业等)。
作业过程安全控制的手段:要运用OSHE管理体系方法,健全现场安全管理组织、明晰管理内容、明确管理职责、完善管理制度、理顺管理程序、控制管理过程并能够充分运用现有的现场安全管理资源。



3.带压堵漏作业过程安全控制环节
3.1带压堵漏作业准备
(1)漏点单位和施工单位充分了解漏点的详细情况, 针对性的准备施工人员的安全防护用品。
到泄漏现场首先目 测现场状况, 再和泄漏单位现场人员
了解现场泄漏信息:
<1>现场询问了解:
A .泄漏介质。
B.泄漏处压力。
C.泄漏管线的材质。
D.泄漏原因。
E.泄漏时间。
F.新泄漏点还是返修点。
<2>判断是否符合施堵组织机构。
<3>确定堵漏现场指挥人员。
<4>建立施堵组织机构:现场总指挥、现场安全员、现场技术员。
(2)带压堵漏作业人员正确地按照受压元件的有关规定,
进行设计、 计算、 选材和制造堵漏器具。 (各类堵漏器具和堵漏材料备齐。 如果需要注剂式密封施工, 要测绘出图、 加工注剂式卡具。 )
(3)办理相应的工业
用火作业票、 临时用电作业票、 高处作业票等票证书, 识别作业风险, 制定风险消减措施, 并贯彻到作业人员, 参加施工的人员熟知避险的措施, 特殊工种人员经过专业培训取得资质, 作业人员无职业禁忌症。 (根据带压堵漏理论和实践经验以及企业标准, 借鉴国际前沿的管理知识, 泄漏点现场调查等, 制定施堵抢修方案和现场组织管理体系。
(4)带压堵漏作业点设置安全通道, 高处作业设置紧急避险索或避险网措施。
(5)夜间临时照明电压低于 36V。

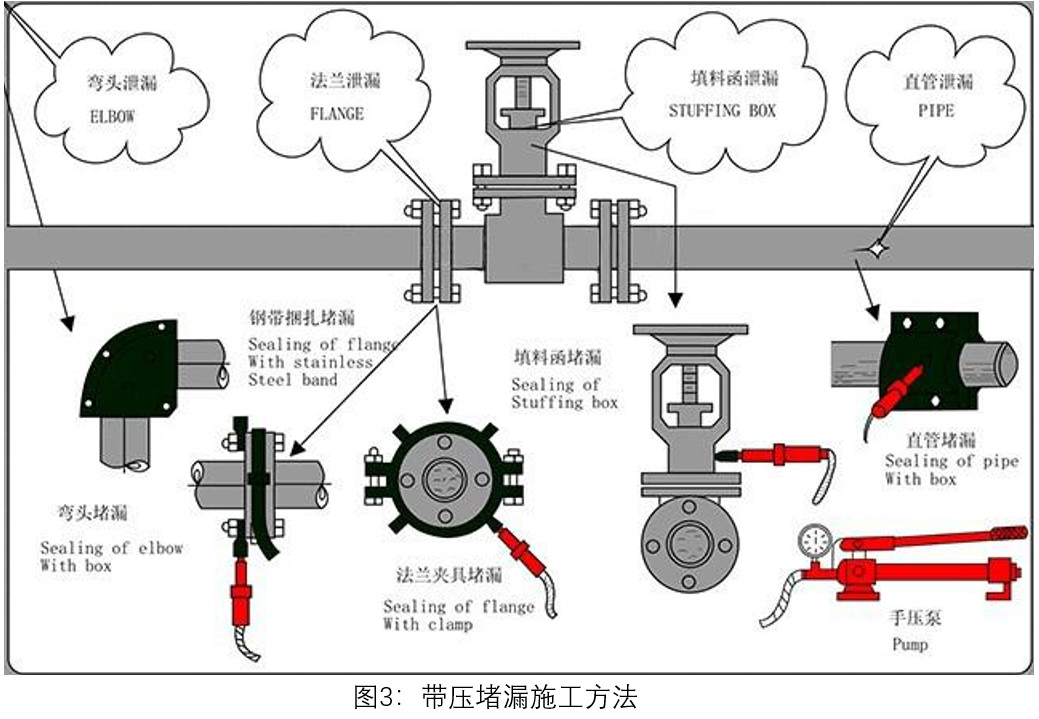

(6)防爆工具等准备完毕, 现场监护人员到场。带压堵漏施工方法见图3。



3.2 实施安全作业要求
甲类在线带压堵漏作业
①压力高于1.0MPa的甲A、甲B、乙A类气体物料系统堵漏作业、高毒物料的堵漏作业。
②压力高于1.0MPa、物料温度高于自燃点的液相易燃易爆物料系统堵漏作业。
③压力虽低于1.0MPa,但是泄漏物料温度高于250℃的易燃易爆物料系统堵漏作业。
④温度高于400℃或压力高于4MPa、管道直径100mm以上的蒸汽系统在线堵漏作业。
⑤甲A类液态烃泄漏达到瞬时爆炸条件、有毒气体泄漏量达到人体中毒的最低浓度的在线带压堵漏作业。

乙类在线带压堵漏作业:除甲类以外的在线带压堵漏作业

3.3 带压堵漏安全要求
a.甲类
带压堵漏作业票由施工单位和漏点单位主管厂级领导终审批准,乙类带压堵漏作业票由施工单位安全部门和漏点单位安全管理部门终审批准。
b.作业前对泄漏介质进行空间测爆,空间泄漏介质浓度必须低于爆炸极限。
C.施工人员必须经过专门的培训训练,进行安全教育注意防火、防爆、防毒、防烫、防坠落、防噪音等。
d.施工人员在带压密封操作时,必须穿防护服,戴安全帽、戴防护手套、戴面罩或护镜、防护面具(专业培训,理论和实际操作考核合格,方可施工作业)。
e.带压密封有毒介质时,戴防护面具。
f.高处作业时,作业人员系好安全带。
g.噪音较大时,戴防噪音耳塞。
h.带压堵漏施工现场,需用电或在特殊情况下需动火作业时,必须按有关规定办理临时用电作业票或工业用火作业票,严禁在未办理任何手续的情况下用电或动火。
i.带压密封易燃、易爆介质时,用水蒸汽或惰性气体保护,用无火花工具施工,防止引起火灾和爆炸事故。
j.带压密封操作时,要避免泄漏介质直接喷射到人身上。操作时,人员站在上风口;或用蒸汽或氮气,把泄漏介质吹向另一边;或用专用工具,使操作入员远离泄漏介质。
k.严格控制注射压力及注入密封剂数量,防止密封剂进人介质内部系统中。
l.为保证注入密封剂操作安全,在联接注射枪,取下注射枪,取出推料杆(柱塞)加密封剂时,都必须首先关闭注射阀上的旋塞。
m.带压消除法兰垫片泄漏时,要审查法兰连接螺栓的受力情况,调查螺栓的损伤程度,以便采取相应的措施。绝对防止在注人密封剂操作时,发生法兰连接螺栓断裂事故。
n.带压消除设备、管道、等器壁上的泄漏时,要查清泄漏部位周围器壁的减薄程度,必要时用高温测厚仪测量其厚度,以便从夹具的设计上,注入密封剂操作等方面采取相应措施,防止把器壁压坏,导致事故。(对于腐蚀严重或管壁较薄部位,严禁使用夹具进行带压堵漏,以免夹具挤压造成更大的泄漏。)
0.在法兰和填料盒上钻孔,先不要钻透,攻丝拧入注射阀以后,再用小钻头钻透。钻孔时要加水(或油)冷却,防止钻孔时出现火花。
p.在法兰连接螺栓上装螺孔注入接头,只适用于小于4MPa压力的泄漏系统。松开螺母前,应先在其附近装上特殊卡子,禁止同时拆卸相邻的2个以上(合2个)螺栓。
q.进行带压堵漏作业,必须持有审批合格的《带压堵漏安全作业票》。

  七、当前各单位在带压堵漏作业安全管理中存在的主要问题

(1)安全教育和培训严重不足:带压堵漏是一门专业性很强的技术,要求作业人员的现场应变能力、对机械专业知识掌握以及带压堵漏专用工具使用等都有很高的要求。生产单位也要掌握带压堵漏的相关知识。
(2)应急措施落实不到位:带压堵漏的工作环境恶劣、作业时间长、劳动强度大,作业中不确定因素多、作业风险大。工作前的安全准备丁作非常重要,作业前对检修要100%进行风险评估和落实削减措施,
应急安全措施的落实一定要到位。
(3)安全技术措施落实不到位:管理粗放,要进一步推行“四有”工作法,完善并严格执行确认制,每个环节都安全受控。防护服、密封剂、卡具等的使用确保安全可靠。
(4)个别生产厂把带压堵漏作为一劳永逸的措施:带压堵漏是属于一种应急抢修性质的临时处理措施,有一定的局限性和时效性。
在有条件的情况下,还是要对泄漏部位进行彻底检修。消除跑、冒、滴、漏,提高设备运行健康水平的根本方法是要靠计划检修的合理性和提高设备检修维护的工艺,加强日常巡检
带压堵漏是石油化工生产中一项危险性较大的特殊作业。随着专用设备的研发和安全操作技术的进步,带压堵漏的安全可靠性将越来越高。只要我们能够制定科学
详细的操作方案,并保证措施落实到位带压堵漏做到安全可靠是完全可以实现的。




蒋良君提示:带压堵漏需知标准
GB/T 28055-2011 钢质管道带压封堵技术规范
GB/T 26556-2011 承压设备带压密封剂技术条件
GB∕T 36701-2018 埋地钢质管道管体缺陷修复指南
SY/T 6150.1-2017 钢质管道封堵技术规范 第1部分:塞式、筒式封堵
SY/T 6150.2-2018 钢制管道封堵技术规程 第2部分:挡板-囊式封堵
HG/T 20201-2007 带压密封技术规范
