法兰螺拴外露几扣符合标准?
资料整理:成都华标企管 蒋良君


一、要点
1.在法兰安装或设备检查时,常会遇到这样的问题:螺栓紧固后外露螺纹为多少个螺距才符合标准?

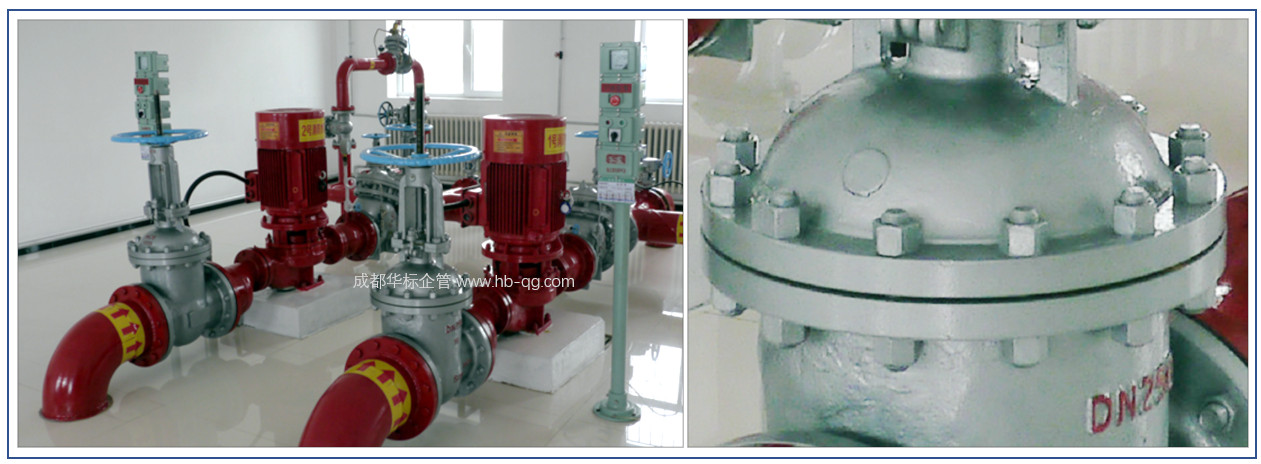

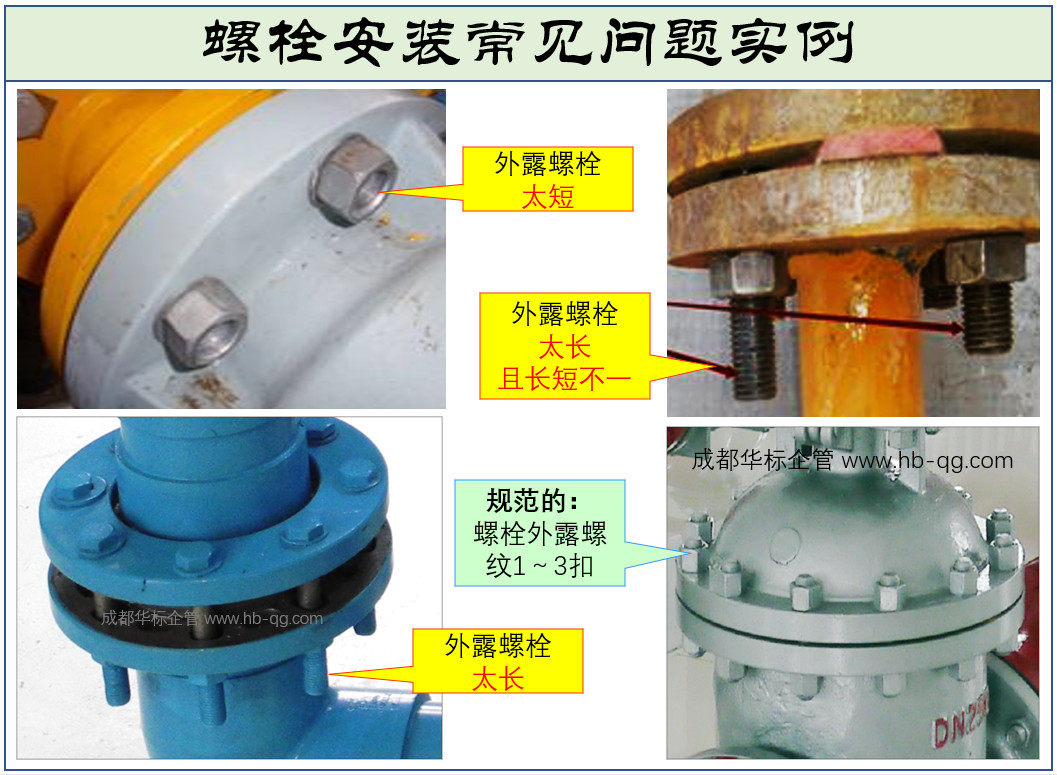

2.企业现场螺栓紧固后外露螺纹常见问题:外露螺纹过短(低于螺母平面)、过长、长短不一,如图:

二、规范
根据目前国内与螺栓安装相关规范,推荐采用螺栓紧固后外露2~3个螺距最合适。相关规范如下:
CJJ 94—2009《城镇燃气室内工程施工与质量验收规范》
SY/T 0460-2018《天然气净化装置设备与管道安装工程施工技术规范》
GB 50540-2009《石油天然气站内工艺管道工程施工规范》(2012年版)
GB 50517-2010《石油化工金属管道工程施工质量验收规范》
GB 50235-2019《工业金属管道工程施工规范》
GB 50231-2009《机械设备安装工程施工及验收通用规范》

1. CJJ94-2009《城镇燃气室内工程施工与质量验收规范》
第4.3.15条第5点规定:当屋面管道采用法兰连接时,在连接部位的两端应采用截面积不小于6mm2的金属导线进行跨接;当采用螺纹连接时,应使用金属导线跨接。
第4.3.18条规定:法兰的安装位置应便于检修,不得紧贴墙壁、楼板和管道支架;法兰连接应与管道同心,法兰螺孔应对正,管道与设备、阀门的法兰端面应平行,不得用螺栓强力对口;应使用同一规格的螺栓,安装方向应一致,螺母紧固应对称、均匀;螺母紧固后螺栓外露螺纹宜为1~3扣,并应进行防腐处理(抹黄油)。

2. CJJ 33-2005《城镇燃气输配工程施工与验收规范》
第5.3.5条规定:法兰连接时应保持平行,其偏差不得大于法兰外径的1.5%,且不得大于2mm,不得采用紧螺栓的方法消除偏斜;法兰连接应保持同一轴线,其螺孔中心偏差不宜超过孔径的5%,并保证螺栓自由穿入;螺栓与螺孔的直径应配套,并使用同一规格螺栓,安装方向一致,紧固后螺栓外露长度不应大于1倍螺距,且不得低于螺母;螺栓紧固后应与法兰紧贴,不得有楔缝,需要加垫片时,每个螺栓所加垫片每侧不应超过1个;法兰与支架边缘或墙面距离不宜小于200mm。

3. SY/T 0460-2018《天然气净化装置设备与管道安装工程施工技术规范》
第7.2.4条法兰连接应使用同一规格螺拴,单头螺栓安装方向应一致;螺拴紧固后应螺母与法兰紧贴,不得有楔缝,需要加垫圈时,每个螺母不应超过一个,紧固后的螺栓露出螺母0~3个螺距。

4. GB 50540-2009《石油天然气站内工艺管道工程施工规范》(2012年版)
第6.2.21法兰连接应与管道保持同轴,其螺栓孔中心偏差不超过孔径的5%,并保持螺栓自由穿入。法兰螺栓拧紧后露出螺母以外0~3个螺距。螺纹不符合规定的应进行调整。

5. GB 50517-2010《石油化工金属管道工程施工质量验收规范》
第8.1.10法兰连接螺拴安装方向一致,螺拴紧固后应与法兰紧贴,需要加垫圈时,每个螺栓不应超过一个。紧固后的螺栓与螺母宜齐平或者露出1个~2个螺距。

6. GB 50235-2019《工业金属管道工程施工规范》
第7.3.4法兰连接应使用同一规格螺拴,安装方向应一致,螺拴应对称紧固,螺拴紧固后应与法兰紧贴,不得有楔缝。当需要加垫圈时,每个螺栓不应超过一个。所有螺母应全部拧入的螺栓,且紧固后的螺母与螺栓宜齐平。

7. GB 50231-2009《机械设备安装工程施工及验收通用规范》
GB50231-2009第5.2.1中要求螺丝或螺钉联结紧固时,应符合下列要求:
1)螺栓紧固时,宜采用呆扳手不得使用打击法和超过螺栓的许用力;
2()多只螺栓或螺钉联接同一装配件紧固时,各螺栓或螺钉应交叉、对称和均匀地拧紧;当有定位销时应从靠近该定位销的螺栓或螺钉开始均匀拧紧;
3)螺栓头、螺母与被连接件的接触应紧密;对接触面积和接触间隙有特殊要求时,尚应按规定的要求进行检验;
4)螺栓与螺母拧紧后,
螺栓应露出螺母2~3个螺距,其支承面应与被紧固零件贴合;沉头螺钉紧固后,沉头应埋入机件Lm-螺栓紧固后的长度(mm);Ls-螺栓与被联接件间隙为零时的原始长度(mm);P0-预紧力(N);CL螺栓刚度(N/mm)可按本规范附录F的规定计算。

综上规范的对螺栓紧固后螺栓的外露要求:
1.紧固后对螺栓外露螺母有长度要求(0~3个螺距)。
2.紧固后螺栓与螺母宜齐平


总结:因靠近螺栓两端面倒角处的螺纹一般没有啮合能力,因此推荐采用螺栓紧固后螺栓外露2~3个螺距最合适并以此来规定螺栓的适宜长度。
