管架管道布置标识牌制作方法

撰文:蒋良君  成都华标企管 首席顾问   提问者来自:“中国设备管理群”Q群。


提问:湖南昊华 -李:

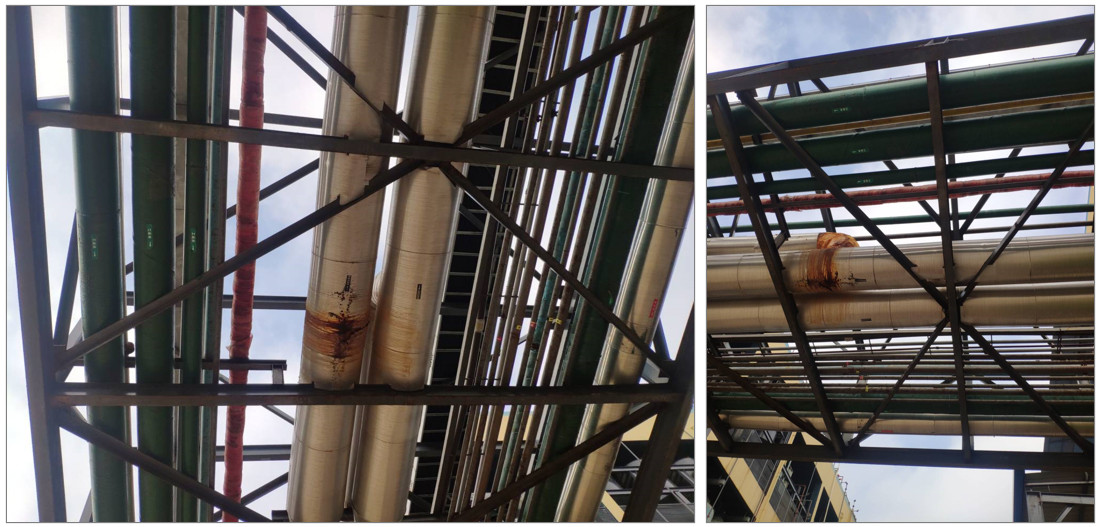

想看看管架下面吊牌咋做的有没有朋友发个图片瞧瞧,管架的管道标识图。现况如图:





答疑:成都华标企管 蒋良君

一、管架设计参考示意图

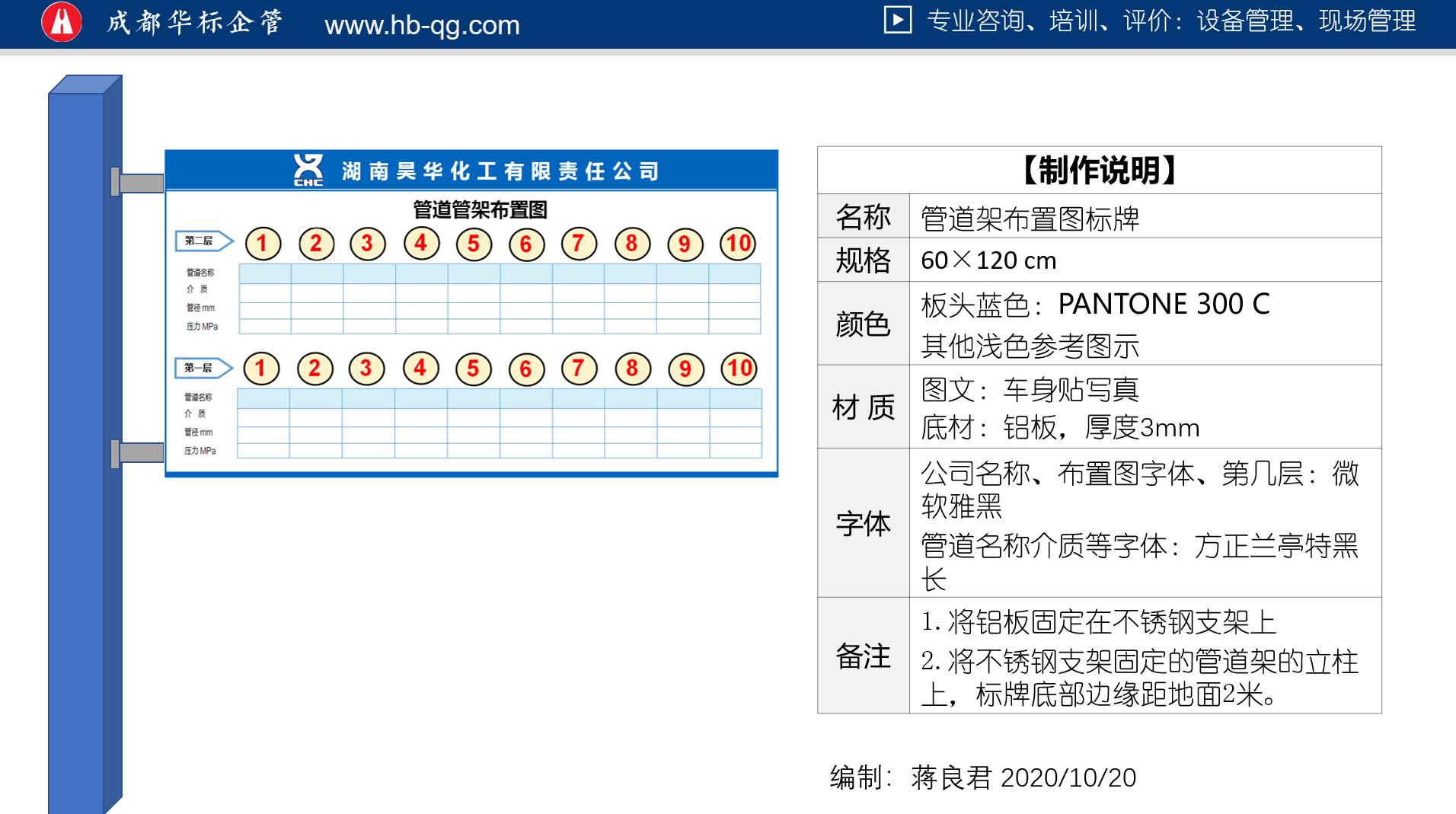

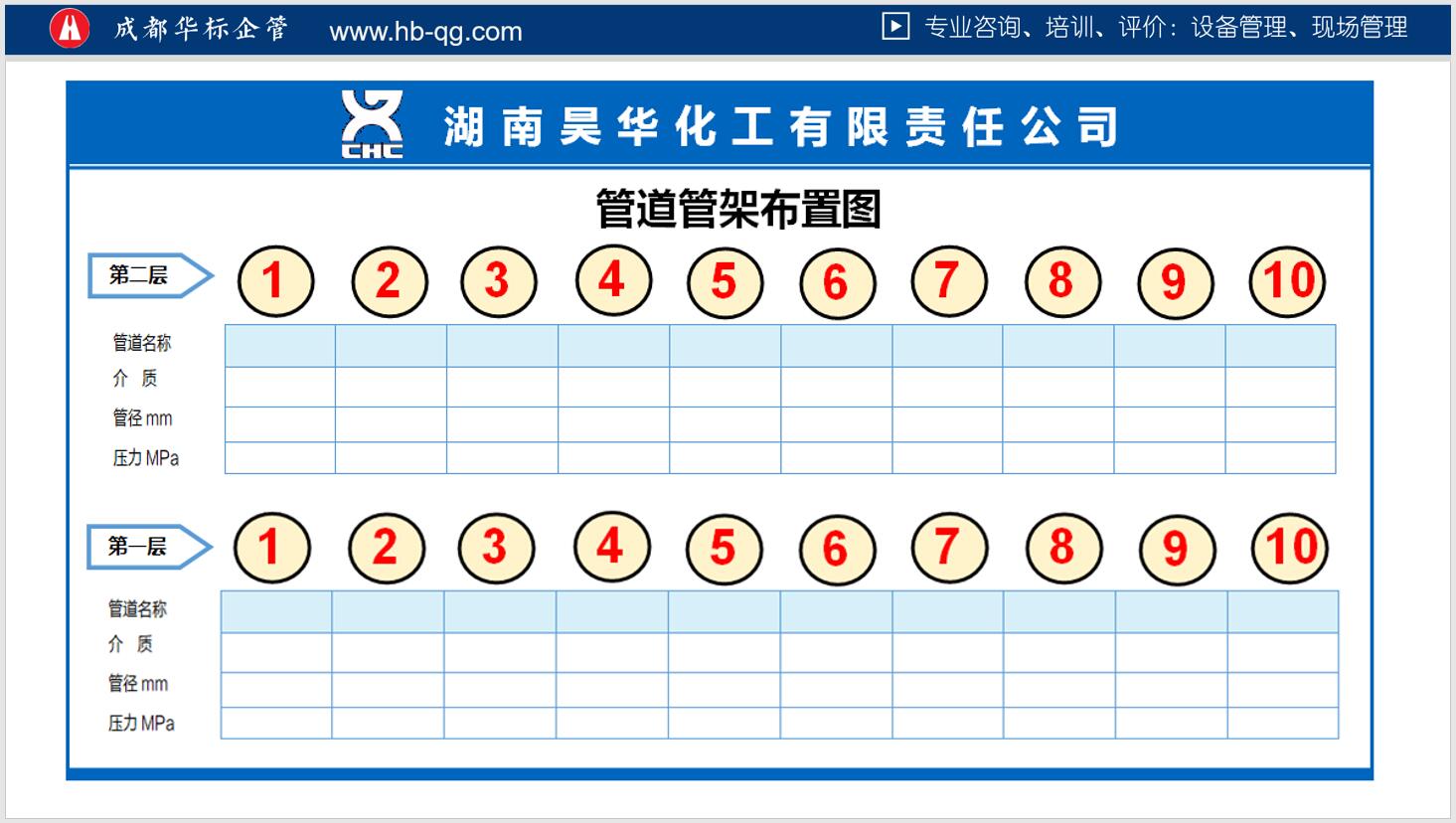

李工好!根据你的管架图片,设计了个管架管道布置图,仅供参考(如图):






二、管架标牌设计关键要素
1.管架标牌的内容:
——完备式:
管线编号、管线名称、管内介质、管线规格(管径)、压力(MPa),以及伴热方式及伴热管规格。
——简洁式:从左到右标示管道编号(必须对应上面管道的编号或序号)、管道名称(或介质)。
2.标牌样式:标牌通常为长方形,长宽的尺寸需根据管架上管道的数、每排管线的数量实际情况,
进行综合考虑进行设计。标牌设计应一目了然、美观,可考虑在标签上使用公司LOGO。注:标牌字体宜用黑体类,避免用宋体类。
3.标牌材质:图文宜用车身贴写真 或 丝印烤漆,基材宜用铝板 或铝塑复合材料,厚度应大于2mm。
3.固定的方式:制作金属标牌架,固定标牌。

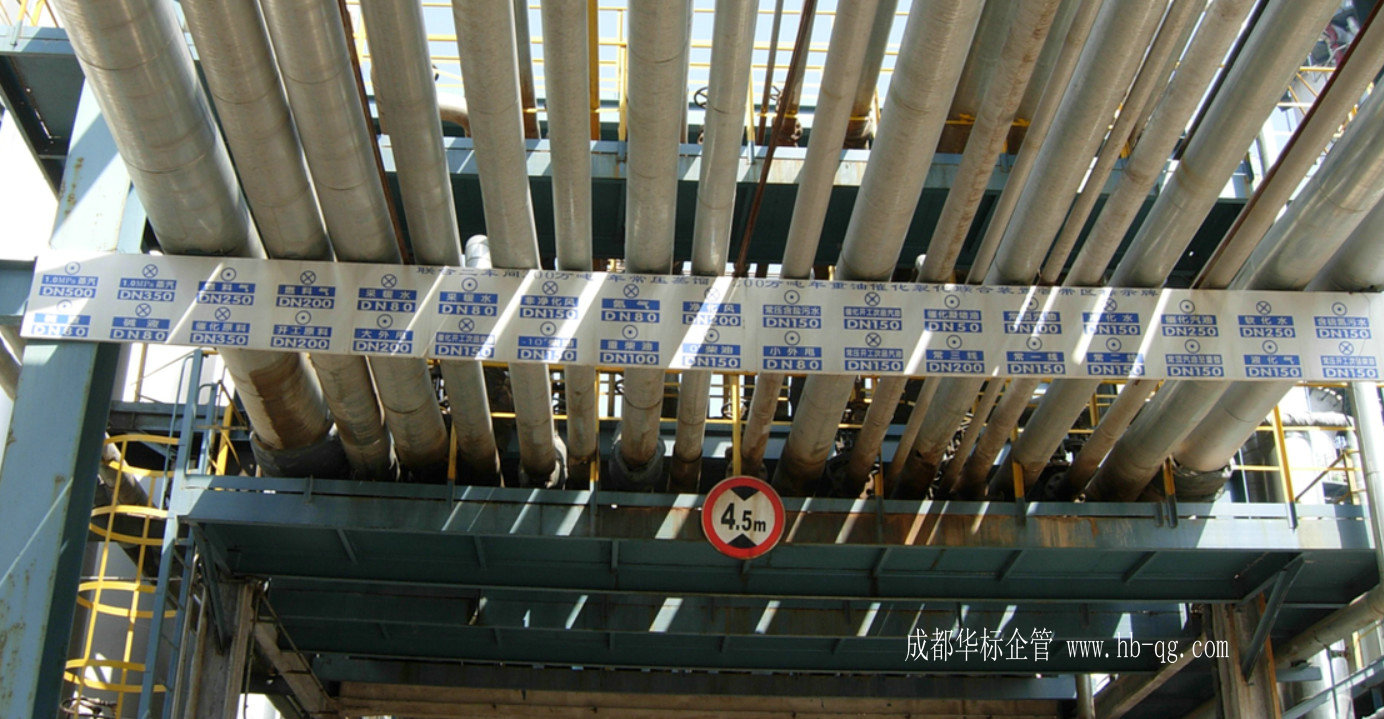

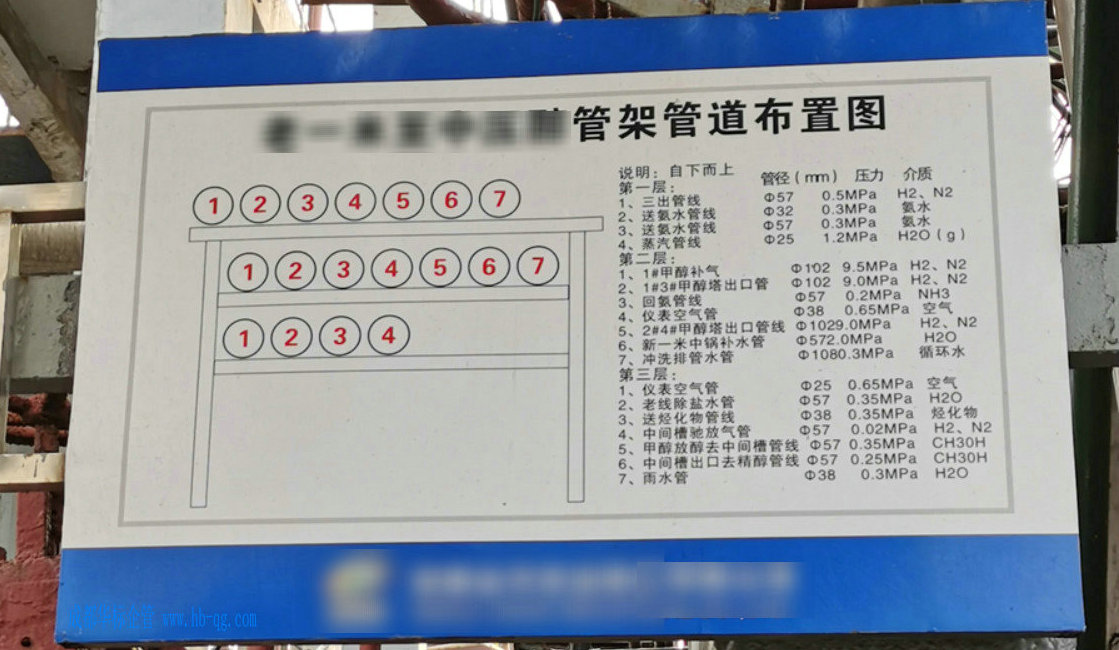

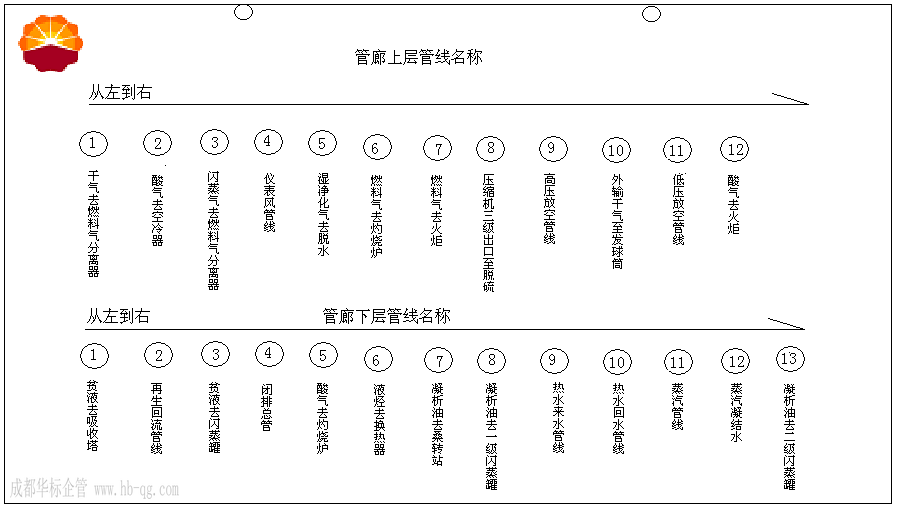

三、可供参考图

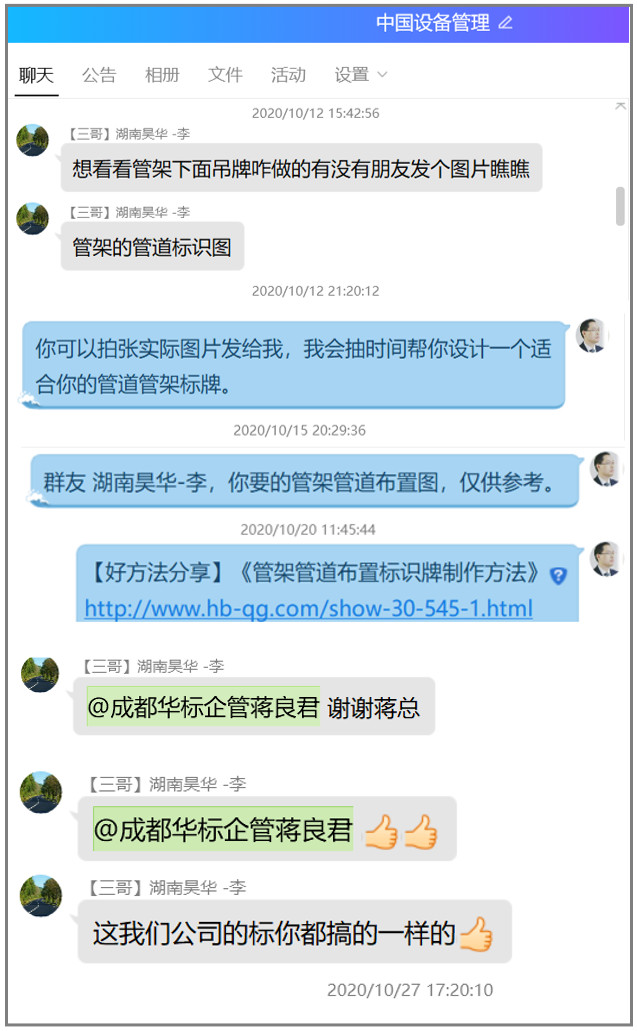

Q群名:中国设备管理,交流截图:
