图解设备旋转方向标示方法

图/文:蒋良君 成都华标企管

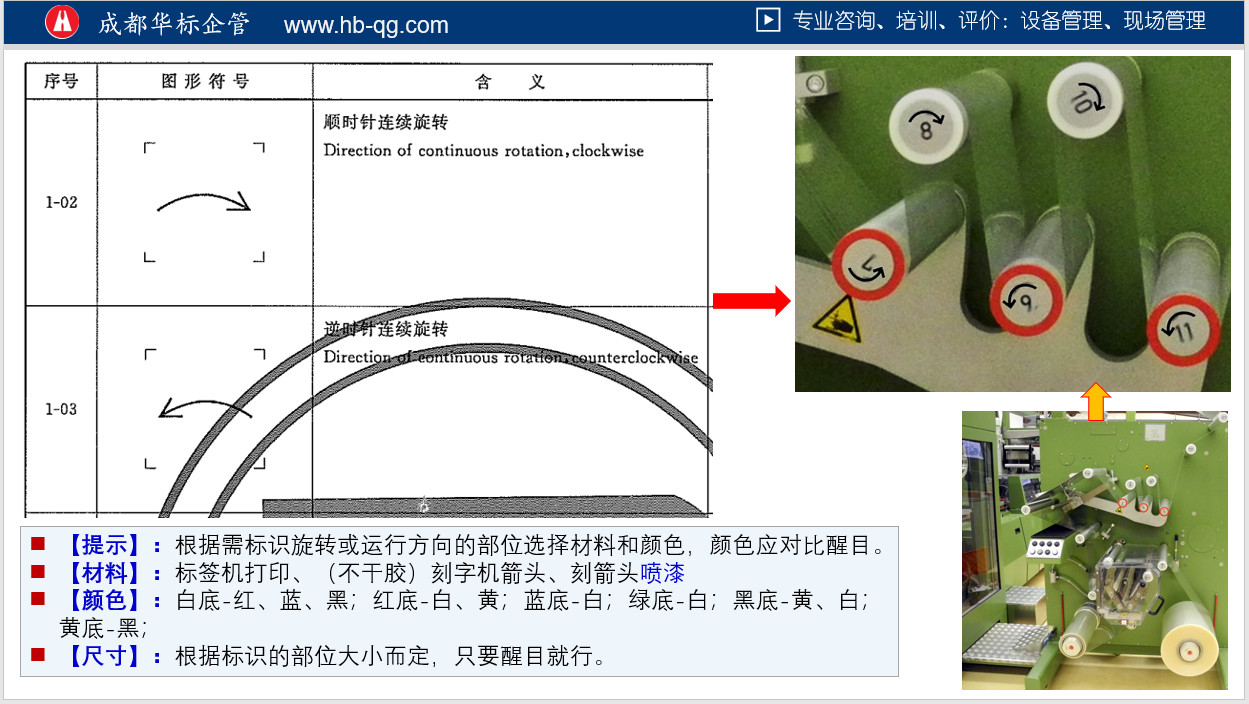

提示:根据需标示设备部位的颜色、位置大小,设计箭头的材料、颜色、尺寸,可参考下列具体方法。




一、【材料】:标签机打印(有切割功能的)、(不干胶)刻字机刻箭头、刻箭头用自动手喷漆。

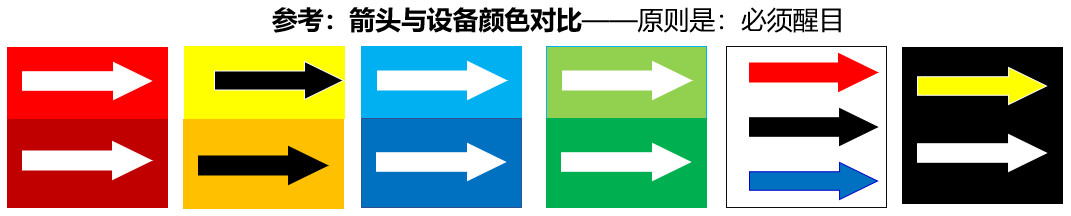

二、【颜色】:白底-红、蓝、黑;红底-白、黄;蓝底-白;绿底-白;黑底-黄、白;黄底-黑;见下列参考图:



要求:
1:在一个企业内,颜色宜保持一致。
2:颜色应能够被人员迅速识别,决定因素是:箭头的大小、箭头颜色与设备底色对比。


三、【尺寸】:根据标识的部位大小而定,只要醒目就行。
确定箭头尺寸的方法:
1.根据标示部位的尺寸确定箭头尺寸的长、宽。如:
箭头宽度为防护罩宽度的1/3、1/4、1/5等,箭头长度则需根据部位(皮带防护罩、联轴器防护罩、转子轴、旋转开关大小和方向等)。你可根据不同旋转部位的尺寸范围,规范箭头的尺寸和图形标准,形成企业自己的“设备旋转部位箭头标示规范”。
2.具体方法1:在ppt内(ppt页面尺寸可自己设定大小),按待标示设备实际尺寸,画箭头,觉得协调、醒目则可确定箭头尺寸。
3.具体方法2:在CorelDRAW或CAD内按实际待标示部位的尺寸,设计箭头。原则:协调、醒目。
